NYP系列专用磁力泵

NYP系列专用磁力泵

产品分类:磁力泵
产品简介: NYP系列专用磁力泵 产品介绍 NYP系列专用磁力泵根据石油、化工、涂料、油脂、医药、染料、食品等行业的需求,研制开发的新型容积式泵,改变为磁力链接方式,从而达到零泄漏的理想输送目标。由于该产品可选用不同......

产品详情

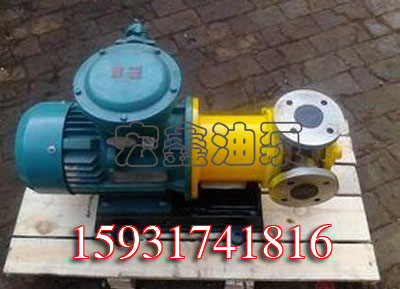

NYP系列专用磁力泵产品介绍

        NYP系列专用磁力泵根据石油、化工、涂料、油脂、医药、染料、食品等行业的需求,研制开发的新型容积式泵,改变为磁力链接方式,从而达到零泄漏的理想输送目标。由于该产品可选用不同的材质和其独特的结构,因此广泛应用于不同性质,不同粘度的介质输送。


       适用介质温度:-10℃ —200℃。
       适用介质粘度:1.0cst—300,000cst。

NYP高粘度磁力泵工作原理:
      ★具有内齿的驱动齿轮(外转子)带动内转子在全封闭的泵体内作同方向转动,泵体和前盖的月牙板使吸入口和排出口隔开。转动时在吸入口形成负压,液体被吸入,转子将液体带到排出口,受压排出泵体,完成了液体的输送。
      ★泵主要有内外转子,轴,泵体,前盖,托架,内外磁钢,磁条,连接盘,轴承等组成。采用磁力链接方式确保零泄漏输送。
      ★输送易结晶物料时,在前盖和泵体上可设计带有保温夹套,工作时通蒸汽保温融化。泵可配安全阀,当泵或管路系统超压时,安全阀打开,形成内部回流,保证系统安全。
      ★泵装置由泵、电机和底座组成。磁力链接方式。从电机端向泵看,为顺时针旋转
NYP高粘度磁力泵优点:
1 输送液体平稳,无脉动,振动小,噪音低。
2 有很强的自吸性能。
3 正确选用零件材料,可输送多种有腐蚀性的介质,使用温度可200℃。
4 内外转子转向相同,磨损小,使用寿命长。
5 泵的转速与流量呈线性函数关系,可适当改变转速来改变泵的流量。
6 特别适用高粘度稠度介质的输送。

型号

流量

压力
Mpa

吸入及排出管口径

必须汽蚀余量m

效率
%

减速方式

m3/h

I/min

功率
KW

转速
r/min

减速机

NYP3/1.0

2

33.3

1.0

Rp11/2

5

45

3

587

YCJ71

NYP10/1.0

6

100

1.3

Rp2

45

7.5

228

YCJ112

8

133.3

1.0

Rp2

45

7.5

303

YCJ100

10

166.7

Rp2

51

7.5

357

YCJ100

12

200

Rp2

54

7.5

475

YCJ100

NYP30/1.0



18

300

¢80

54

15

305

YCJ112

22

366.7

¢80

58

15

359

YCJ112

28

466.7

¢80

65

15

479

YCJ112

NYP50/1.0

50

833.3

¢150

52

37

128

YCJ315

80

1333.3

¢150

58

45

208

YCJ355

100

1666.6

¢150

65

55

253

YCJ355

NYP3/1.0

1.5

25

Rp11/2

43

3

480

皮带轮传动

2

33.3

Rp11/2

43

3

640

NYP10/1.0

8

133.3

Rp2

43

7.5

303

10

166.7

Rp2

49

7.5

357

12

200

Rp2

51

7.5

475

NYP3/1.0

3

50

1

Rp11/2

55

3

960

Y132S-6

与电机直联
